企业名称:北(bei)京节观(guan)纳(na)科技有(you)限(xian)公司
展品推荐:
3纳米片状a-氧(yang)化(hua)铝(lv)
产品规格:
3纳米原(yuan)晶、片(pian)状;纯度99.91%,钠含量0.011%;
高分散(san)、砂(sha)磨分散(san)后D50=36纳米,D100=57纳米;
比表面积51.1㎡/g,远大于工信部公布40㎡/g战略材料标准(汽车尾气净化器催化剂载体)

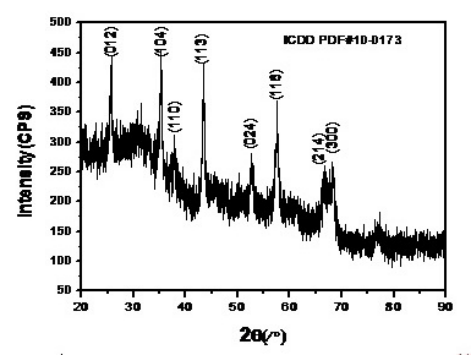

系刚玉结(jie)构-XRD图谱

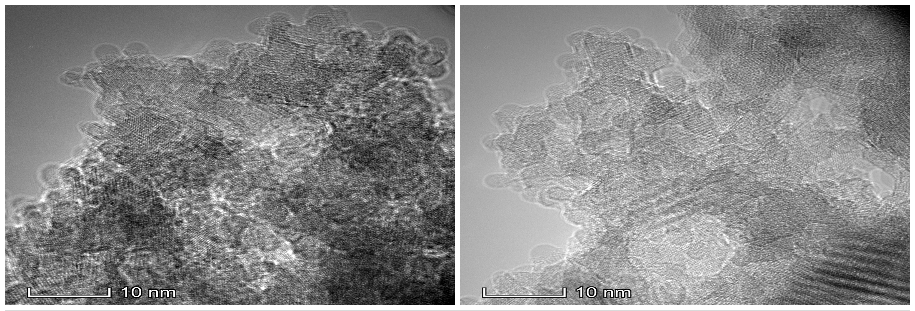

粉(fen)末照片(pian)-HRTEM

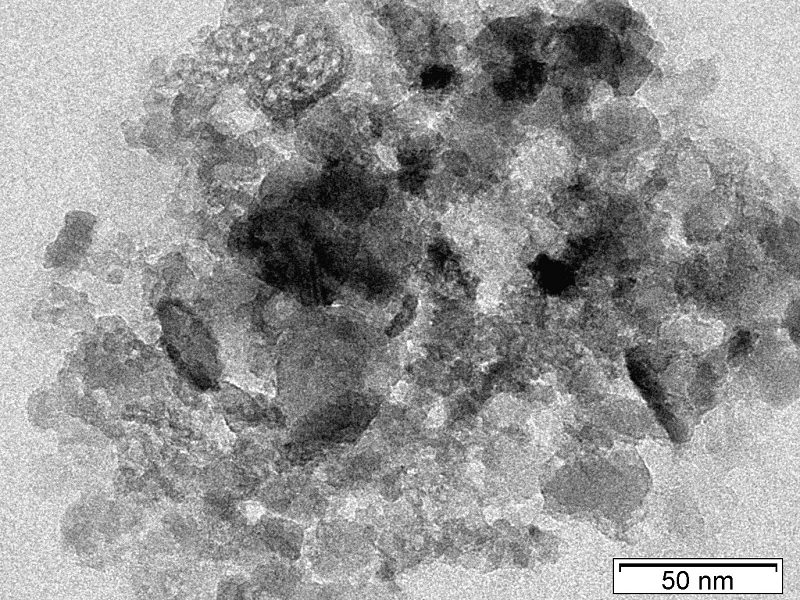

粉末分散后的照(zhao)片-HRTEM
应用领域:
1、第(di)三(san)代(dai)半(ban)导体加工(gong)用(yong)精抛料
以碳化硅、氮化镓(jia)为(wei)代表的第三代半(ban)导体(ti)具有优异的导热性能以及大禁带宽度(du),在大(da)功(gong)率器件方(fang)面具有广阔的应用前景。碳(tan)化硅和氮化镓(jia)的莫氏硬(ying)度为9.0-9.5左右;而(er)作为抛光(guang)料的氧化铈、氧化硅的莫氏硬度最(zui)高才7.0,抛光(guang)效率(lv)低下。另一(yi)方面,适合做抛光料的聚(ju)晶(jing)金(jin)刚石却由于(yu)其粒径大,在(zai)精抛方面也无能为(wei)力。因此,莫氏硬度9.0的3nm片状α-氧化铝在众多精抛料中脱颖而(er)出,成为第(di)三(san)代(dai)半导体精抛料的首选。
2、航空发动机精密加(jia)工用精抛(pao)料和金属(shu)变质剂
在航空发(fa)动(dong)机领(ling)域,存(cun)在2大难题:精密加工、耐高温材料。精密加工能力不高一直困扰我国航发研制与加工。精密磨削=技术+先进磨料磨具,因此,3nm片状α-氧化铝尤显(xian)重要!
3、芯片(pian)光刻机精(jing)(jing)密(mi)光学部件精(jing)(jing)密(mi)加(jia)工用精(jing)(jing)抛料
4、汽车尾气(qi)净化(hua)器催化(hua)剂载体
在汽车(che)尾气净(jing)化器(qi)催化剂(ji)载体方面,3nm片状α-氧化铝实测数据为51.1 m2/g,远大(da)于(yu)工(gong)信(xin)部公(gong)布40㎡/g战略材料标准。
5、陶(tao)瓷造(zao)粒粉厂家用(yong)做添加剂(ji)

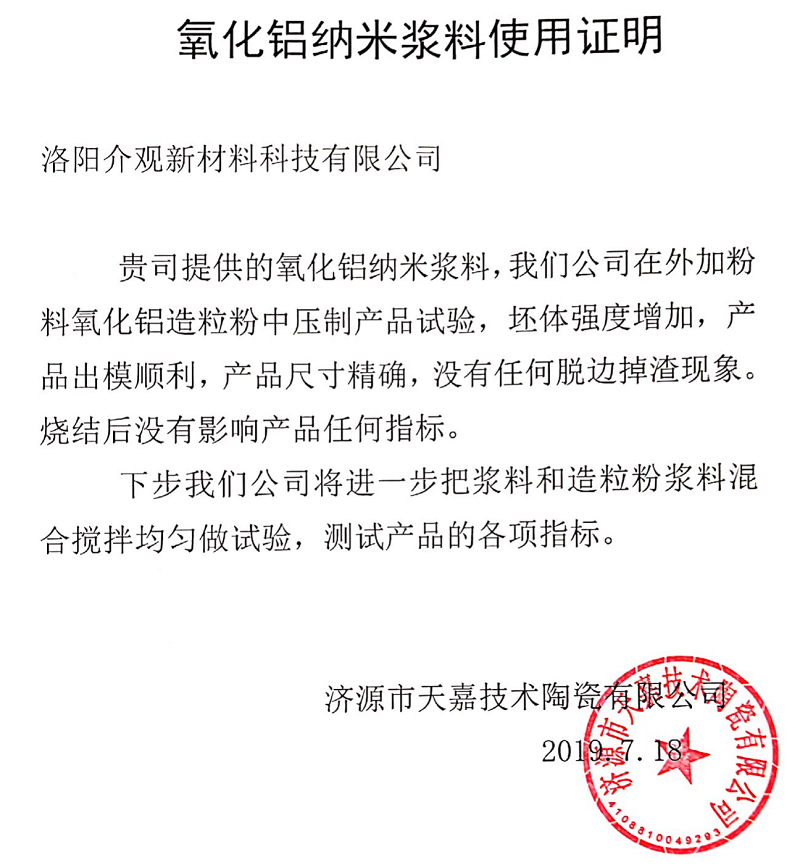

在陶瓷成型时(shi),适量添加(jia)3nm片状α-氧化铝,可以提高陶瓷制品的性能。济源市天(tian)嘉(jia)技术陶(tao)瓷有限(xian)公(gong)司给出的试用报告如(ru)下:
公司(si)介绍:
北(bei)京节观纳科技有限公司成(cheng)立于2020年初。企业主营技术开发、技术咨询、技术转让、技术推广、技术服务。
联(lian)系方式:
许经理 15237917018(微信同(tong)号)
公司地址:
北(bei)京(jing)市顺义区高(gao)丽营镇文化营村(cun)北(bei)(临空二(er)路1号科技创新功能区)
